Giới thiệu

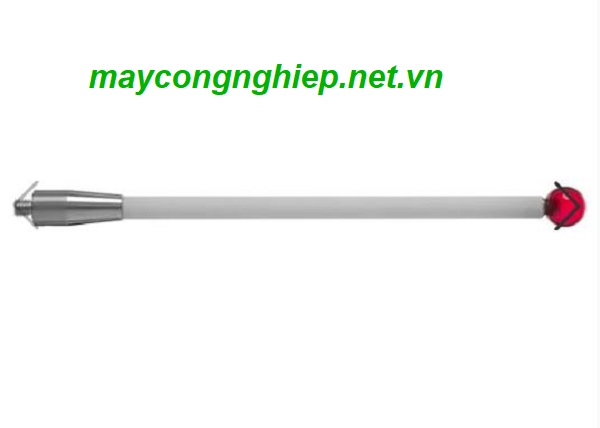

Kim đo máy CMM Renishaw A-5000-9761 là đầu đo dạng thẳng sử dụng bi ruby Ø5 mm và thân ceramic, thiết kế với ren M4 để lắp vào đầu dò của máy đo tọa độ CMM. Sản phẩm có chiều dài 100 mm, chiều dài làm việc hiệu dụng EWL 83,5 mm, phù hợp cho các ứng dụng đo kiểm kích thước và hình học yêu cầu độ chính xác cao. Thân ceramic có khối lượng thấp 6,3 g, hỗ trợ độ ổn định trong quá trình đo.

Thông số kỹ thuật

Các thông số trên phù hợp với bảng thông số kỹ thuật M4 của Renishaw.

Tính năng nổi bật

• Bi ruby Ø5 mm: có độ cứng cao, khả năng chống mài mòn tốt và duy trì hình dạng đầu bi trong quá trình đo.
• Thân ceramic: có khối lượng thấp, với A-5000-9761 chỉ khoảng 6,3 g, giúp phù hợp cho các ứng dụng đo chính xác.
• Ren M4: thuận tiện lắp đặt với các đầu dò và hệ thống styli sử dụng chuẩn ren M4 tương thích.
• Chiều dài 100 mm: cung cấp phạm vi tiếp cận tương đối dài khi kiểm tra các vị trí cần đưa đầu đo vào sâu hơn.
• EWL 83,5 mm: chiều dài làm việc hiệu dụng được tối ưu cho các phép đo cần khoảng tiếp cận lớn hơn.
• Thiết kế dạng thẳng: phù hợp để kiểm tra các đặc tính hình học có vị trí tiếp xúc trực tiếp, không bị cản trở.

Ứng dụng

Renishaw A-5000-9761 được sử dụng làm kim đo cho các hệ thống đầu dò trên máy đo tọa độ CMM, phục vụ kiểm tra và đo lường chính xác trong sản xuất công nghiệp.

Một số ứng dụng tiêu biểu:

• Đo kích thước và dung sai của chi tiết cơ khí.
• Kiểm tra vị trí, đường kính và các đặc tính hình học.
• Đo kiểm chi tiết gia công CNC.
• Kiểm tra khuôn mẫu, đồ gá và linh kiện cơ khí chính xác.
• Đo kiểm trong lĩnh vực cơ khí chính xác, ô tô và sản xuất công nghiệp.
• Thay thế kim đo Renishaw đã bị mòn hoặc hư hỏng.
• Sử dụng trong các hệ thống CMM cần stylus bi ruby Ø5 mm, ren M4 và chiều dài 100 mm.
