Giới thiệu

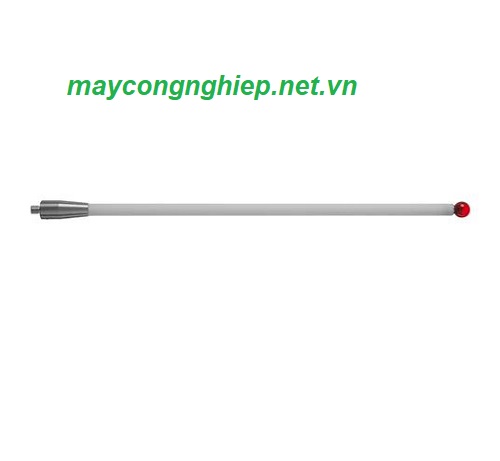

Kim đo máy CMM Renishaw A-5000-8156 là kim đo dạng thẳng với đầu bi ruby Ø6 mm và thân ceramic, được thiết kế cho các ứng dụng đo kiểm chính xác trên máy đo tọa độ CMM. Sản phẩm sử dụng ren M4, chiều dài tổng thể 150 mm và chiều dài làm việc hiệu dụng EWL 135 mm, phù hợp khi cần tiếp cận các vị trí đo sâu hoặc khó tiếp cận trên chi tiết. Renishaw cho biết dòng kim đo thân ceramic và bi ruby có độ cứng vững tốt, trọng lượng thấp và bề mặt bi trơn nhẵn, hỗ trợ duy trì độ chính xác tại điểm tiếp xúc.
Thông số kỹ thuật
|
Thông số |
Chi tiết |
|
Model |
A-5000-8156 |
|
Thương hiệu |
Renishaw |
|
Loại |
Kim đo CMM / Straight Stylus |
|
Kiểu ren |
M4 |
|
Đường kính bi |
Ø6.0 mm |
|
Vật liệu bi |
Ruby (đá ruby) |
|
Vật liệu thân |
Ceramic (gốm) |
|
Chiều dài tổng thể |
150 mm |
|
Chiều dài làm việc hiệu dụng EWL |
135 mm |
|
Đường kính thân |
4.5 mm |
|
Khối lượng |
7.9 g |
|
Ứng dụng |
Đo kiểm kích thước, hình học và đặc tính chi tiết trên máy CMM |
Các thông số Ø6 mm, chiều dài 150 mm, thân Ø4.5 mm, EWL 135 mm và khối lượng 7.9 g được Renishaw công bố cho mã A-5000-8156.
