Giới thiệu

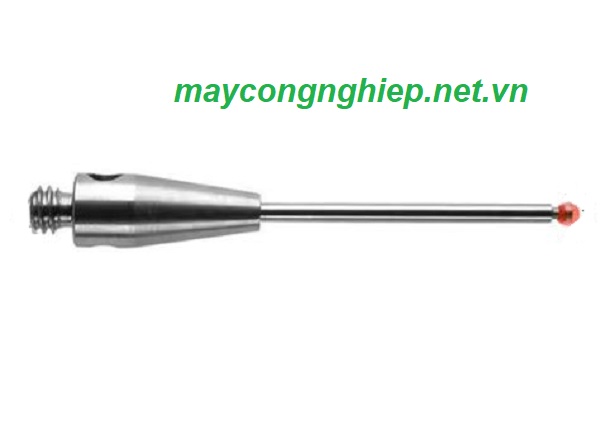

Kim đo Renishaw A-5003-0033 là kim đo thẳng chuẩn M2, sử dụng đầu bi ruby đường kính Ø1 mm và thân tungsten carbide có độ cứng vững cao. Với chiều dài tổng thể 20 mm và chiều dài làm việc hiệu dụng EWL 12,5 mm, sản phẩm phù hợp cho các ứng dụng đo kiểm tiếp xúc trên máy đo tọa độ 3D CMM, đặc biệt khi cần kiểm tra các đặc tính hình học có thể tiếp cận trực tiếp.

Thông số kỹ thuật Kim đo Renishaw A-5003-0033

Các thông số trên được đối chiếu với bảng kỹ thuật của Renishaw.

Tính năng nổi bật

Đầu bi ruby Ø1 mm: Ruby có độ cứng cao và khả năng chống mài mòn tốt, được Renishaw sử dụng rộng rãi cho các đầu kim đo tiếp xúc chính xác.

Thân tungsten carbide cứng vững: Thân cacbua vonfram giúp tăng độ cứng vững của kim đo, đặc biệt hữu ích với thiết kế có đường kính bi và thân nhỏ.

Thiết kế thẳng, ren M2: Cấu hình straight stylus giúp kim đo tiếp cận trực tiếp các bề mặt và đặc tính hình học đơn giản, không bị che khuất.

Kích thước nhỏ gọn: Bi Ø1 mm, thân Ø0,8 mm và tổng chiều dài 20 mm phù hợp với các phép đo yêu cầu đầu tiếp xúc nhỏ và khả năng tiếp cận tốt.

Khả năng tương thích hệ thống Renishaw: A-5003-0033 được liệt kê trong dải kim đo M2 của Renishaw và có khả năng sử dụng với một số module REVO theo cấu hình tương thích.

Ứng dụng

Kim đo Renishaw A-5003-0033 được sử dụng chủ yếu trong các hệ thống đo tọa độ và thiết bị đo kiểm chính xác, bao gồm:

• Máy đo tọa độ 3D CMM.
• Đầu dò đo tiếp xúc Renishaw tương thích ren M2.
• Kiểm tra kích thước và dung sai của chi tiết cơ khí.
• Đo vị trí, đường kính và các đặc tính hình học của chi tiết.
• Kiểm tra các bề mặt có thể tiếp cận trực tiếp bằng đầu dò.
• Ứng dụng đo kiểm trong gia công cơ khí chính xác, khuôn mẫu và kiểm soát chất lượng.

Lưu ý: Renishaw cho biết đầu bi ruby phù hợp với hầu hết ứng dụng nhưng không khuyến nghị sử dụng để quét các chi tiết bằng nhôm do nguy cơ xảy ra hiện tượng dính vật liệu trên đầu bi.
