Giới thiệu

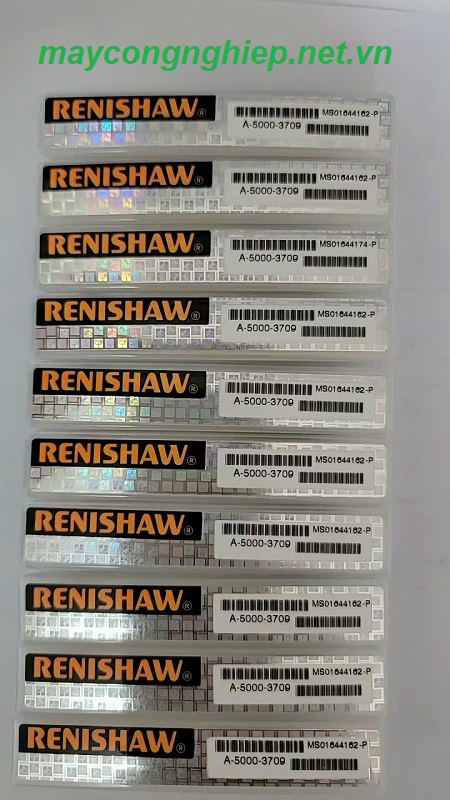

Kim đo máy CMM Renishaw A-5000-3709 là kim đo dạng thẳng (Straight Stylus) sử dụng bi ruby đường kính 6 mm, thân gốm và kết nối ren M4. Sản phẩm có chiều dài tổng thể 50 mm, chiều dài làm việc hiệu dụng EWL 38.5 mm, phù hợp cho các ứng dụng đo kiểm chi tiết trên máy đo tọa độ CMM khi đầu đo có thể tiếp xúc trực tiếp và không bị cản trở.

Với bi ruby có độ cứng cao kết hợp thân gốm nhẹ, cứng vững, Renishaw A-5000-3709 giúp duy trì tiếp xúc ổn định trong quá trình đo và phù hợp với nhiều ứng dụng kiểm tra kích thước, hình học và chất lượng sản phẩm trong sản xuất cơ khí chính xác.

Thông số kỹ thuật

Các thông số chính của A-5000-3709 gồm bi ruby Ø6 mm, thân gốm Ø4.5 mm, chiều dài 50 mm và EWL 38.5 mm.

Tính năng nổi bật

• Bi ruby Ø6 mm: Ruby là vật liệu đầu kim phổ biến trong lĩnh vực đo lường chính xác nhờ độ cứng cao và khả năng chống mài mòn tốt.
• Thân gốm cứng và nhẹ: Giúp giảm khối lượng của kim đo trong khi vẫn duy trì độ cứng vững cần thiết cho quá trình đo.
• Ren M4: Phù hợp với các cấu hình đầu đo sử dụng chuẩn kết nối M4 tương thích.
• EWL 38.5 mm: Cung cấp phạm vi tiếp cận phù hợp với nhiều vị trí đo trên chi tiết.
• Thiết kế dạng thẳng: Thích hợp khi đầu kim có thể tiếp cận bề mặt cần đo theo hướng trực tiếp, không bị cản trở.
• Độ ổn định cao: Cấu trúc thân gốm kết hợp bi ruby giúp đáp ứng các yêu cầu đo kiểm chính xác trong môi trường sản xuất công nghiệp.

Lưu ý: Với ứng dụng quét (scanning) trên nhôm, đầu bi ruby có thể gặp hiện tượng bám vật liệu; do đó cần lựa chọn loại stylus phù hợp với vật liệu và phương pháp đo cụ thể.

Ứng dụng

Kim đo máy CMM Renishaw A-5000-3709 được sử dụng trong:

• Đo kích thước chi tiết cơ khí trên máy CMM.
• Kiểm tra đường kính lỗ, bề mặt và các đặc tính hình học.
• Kiểm tra dung sai kích thước và dung sai hình học.
• Kiểm tra chất lượng linh kiện cơ khí chính xác.
• Đo kiểm khuôn mẫu, đồ gá và chi tiết gia công CNC.
• Ứng dụng trong phòng đo lường, kiểm soát chất lượng QC/QA.
• Thay thế kim đo đã bị mòn hoặc hư hỏng trên hệ thống đầu đo tương thích.

A-5000-3709 thuộc nhóm straight styli, được thiết kế cho các đặc tính đo có thể tiếp cận trực tiếp và không bị cản trở bởi hình dạng chi tiết.
